高周波熔接機設計四工位自動轉盤式結構并引用自動吸盤提件工位，實現塑膠熔接過程自動化作業。運用伺服分割器精準控制四工位轉盤操控及增壓缸工作系統滿足塑膠熔接+切邊一次性工藝，解決二次定位裁切難題大大提升產品外觀品質。PLC操作系統實現時間、壓力、電流、產能及設備運作全過程的數顯化模式，操作更加方便，從人工擺料、自動焊接、自動提件的工作狀態，滿足于定位方便并且產能較大的產品包裝加工。

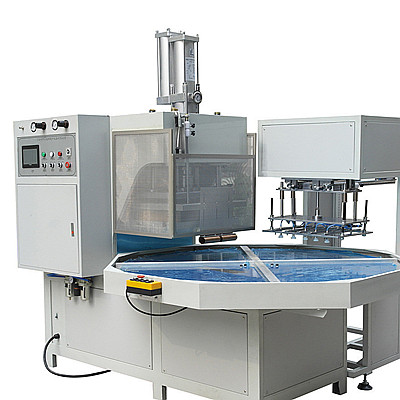

高周波熔接機（JD-15KWAG）
1、周波頻率27.12MHz，符合行業標準
2、PLC操作系統，界面簡潔清晰
3、電磁波防泄漏安全達到行業標準
4、高靈敏5557防打火保護系統
5、增壓缸壓力25T，可隨意調節
6、自動過流保護系統及電子管保護系統
1、伺服分割器系統，精準高誤差小
2、通過歐盟CE認證，安全、放心
3、設計吸盤取件工藝，減少人員操作
4、自動熱合/自動裁切一次性完成
5、整板激光切割，機身結構更穩定

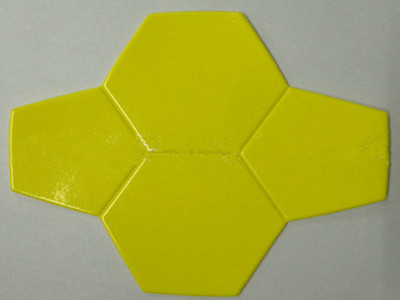

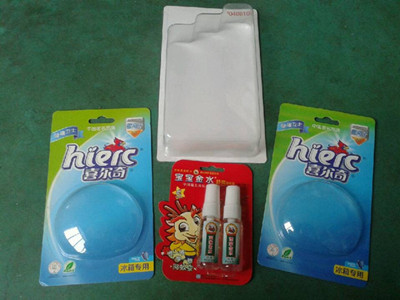

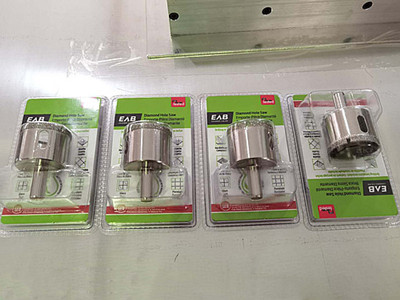

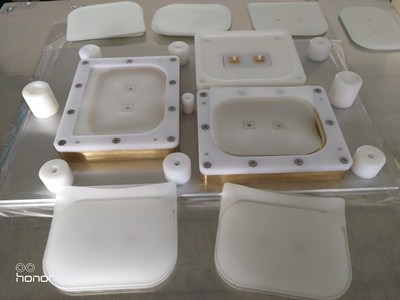

設備運用：依據PVC、TPU及PETG吸塑泡殼包裝工藝要求量身定制四工位轉盤式高周波熔接機，主要運用于：吸塑泡殼、吸塑紙卡包裝、牙刷包裝、化妝品包裝、足球皮壓花、氣袋、醫用產品、電子吸塑包裝等。
高周波熔接機工作原理：利用高頻電磁波滲透加熱使塑膠制品在電磁波電場上、下電極間相互摩擦生熱瞬間發生分子極性化現象，配合相應的高周波模具加上一定壓力就能實現塑料熔接一種工藝，并運用增壓缸原理實現產品熱合完成后自動切邊，使產品邊緣更加光滑，提升產品質量。
設備型號 | JD-12KWAG | JD-15KWAG |
設備功率 | 12KW | 15KW |
高頻輸入 | 20KVA | 25KVA |
電源電壓 | 380V |
加壓方式 | 氣動+增壓 |
電子管型號 | E3130RB | 8T85RB |
上壓板尺寸 | 定制 | 定制 |
轉盤尺寸 | 定制 | 定制 |
設備尺寸 | 定制 | 定制 |
設備重量 | 實物為準 | 實物為準 |
高周波熔接機主要配置：
1、電子管
采用日本原裝東芝電子管8T85RB；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
